對于鈑金加工的大型折彎件應(yīng)該注意的事項(xiàng)

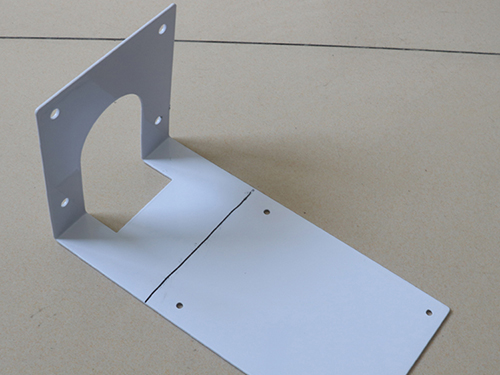

鈑金加工材料彎曲時(shí)，其圓角區(qū)上，外層收到拉伸，內(nèi)層則受到壓縮。當(dāng)材料厚度時(shí)，內(nèi)r越小，材料的拉伸和壓縮就越嚴(yán)重；當(dāng)外層圓角的拉伸應(yīng)力超過材料的   強(qiáng)度時(shí)，就會產(chǎn)生裂縫和折斷。

鈑金加工彎曲零件的結(jié)構(gòu)設(shè)計(jì)，應(yīng)避免過小的彎曲圓角半徑曲半徑是指彎曲件的內(nèi)側(cè)半徑,t是材料的壁厚。t為材料壁厚，M為退火狀態(tài)，Y為硬狀態(tài)，Y2為1/2硬狀態(tài)。公司常用金屬材料   小折彎半徑列表彎曲件的直邊高度。一般情況下的   小直邊高度要求：彎曲件的直邊高度不宜太小，   小高度按彎曲件的直邊高度   小值特殊要求的直邊高度。

如果設(shè)計(jì)需要彎曲件的直邊高度h≤2t,，則   先要加大彎邊高度，彎好后再加工到需要尺寸；或者在彎曲變形區(qū)內(nèi)加工淺槽后，再折彎。特殊情況下的直邊高度要求彎邊側(cè)邊帶有斜角的直邊高度＞3mm，當(dāng)鈑金彎邊側(cè)邊帶有斜角的彎曲件時(shí)，側(cè)面的   小高度為：彎邊側(cè)邊帶有斜角的直邊高度折彎件上的孔邊距?？走吘啵合葲_孔后折彎，孔的位置應(yīng)處于彎曲變形區(qū)外，避免彎曲時(shí)孔會產(chǎn)生變形。蘇州市廣祥木業(yè)機(jī)械制造專門從事鈑金加工是紡織、木業(yè)機(jī)械制造。

折彎件上的孔邊距局部彎曲的工藝切口折彎件的彎曲線應(yīng)避開尺寸突變的位置局部彎曲某一段邊緣時(shí)，為了防止尖角處應(yīng)力集中產(chǎn)生彎裂，可將彎曲線移動距離，以離開尺寸突變處。

K因子計(jì)算方法：

K因子是指鈑金內(nèi)側(cè)邊到中性層距離和鈑金厚度的比值，通常板料在彎曲過程中通常外層會受到拉應(yīng)力而伸長，內(nèi)層則受到壓應(yīng)力而縮短，在內(nèi)層和外層之間有一長度保持不變的纖維層，稱為中性層。根據(jù)中性層的定義，彎曲件的坯料長度應(yīng)等于中性層的展開長度，由于彎曲時(shí)坯料的體積保持不變，所以在變形較大時(shí)，中性層會發(fā)生內(nèi)移，這也就是不能僅僅用截面中性層計(jì)算展開長度的原因。
